KCB不銹鋼齒輪泵
-詳細參數

KCB不銹鋼齒輪泵用途

KCB不銹鋼齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度為5×10-6～1.5×10-3m2/s (5-1500cSt),溫度在300℃以下的具有潤滑性的油料.不銹鋼齒輪泵,可輸送無潤滑性的油料,飲料,低腐蝕性的液體.配用銅齒輪可輸送低內點液體,如汽油,苯等.本系列不銹鋼泵除配置普通電機外,還可根據用戶需要配置同規格的防爆電機.材質:304.316.316L不銹鋼.

KCB不銹鋼齒輪泵適用范圍
在輸油系統中可用作傳輸,增壓泵;
在燃油系統中可用作輸送,加壓,噴射的燃油泵;
在衛生條件要求較高的場合,如醫藥,食品等行業;在有弱腐蝕性的場合,如精細化工,化妝品,印染,釀造行業.
在一切工業領域中,均可作潤滑油泵用.

KCB不銹鋼齒輪泵結構特點
KCB不銹鋼齒輪泵主要有齒輪,軸,泵體,安全閥,軸端密封所組成.齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到.
KCB不銹鋼齒輪泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力小,因此軸承負荷小,磨損小,泵效率高.
KCB不銹鋼齒輪泵設有安全閥作為超載保護,安全閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整.但注意本安全閥不能作減壓閥的長期工作,需要時可在管路上另行安裝.
從主軸外伸端向泵看,為順時針旋轉.
大流量齒輪油泵,齒輪泵,缷油泵,輸油泵,原油泵,船用齒輪泵等.
流量:1.1m3/h-600m3/h壓力:0.28MPa--2.5MP.
KCB不銹鋼齒輪泵主要用于油田,油庫,港口,碼頭,船舶等大流量輸油,卸油!

KCB不銹鋼齒輪泵的使用注意事項：
(1)安裝完畢后，用手轉動聯軸器檢查有無碰擦現象。
(2)為防止雜物進人泵內，泵進口處設過濾器，過濾面積大于管路截面積的3一4倍。
(3)嚴禁空運轉。
(4)揚程高的泵在出口管路上應裝止回閥，以防突然停機的水錘破壞。
(5)開泵程序:開車前打開進口閥門，將泵內灌滿須輸送的液體;關閉出口閥;點動電揚機，檢查泵的轉向是否正確;泵啟動后，出口閥應緩慢開啟，KCB不銹鋼齒輪泵達到正常運行狀態后，再將出口閥調到所需開度。試運轉5--10min，如無異常，可投入運行。
停車程序:關閉出口閥門;切斷電源;關閉進口，長期停機不用時，清洗泵內流道并切斷電源。 KCB不銹鋼齒輪泵齒輪采用漸開線斜齒輪結構，采用耐腐蝕氟膠骨架油封和聚四氟高溫填料密封組合裝配，密封效果好，耐溫高。特殊工況條件可以采用不銹鋼耐腐蝕機械密封。
KCB不銹鋼齒輪泵型泵在泵體中裝有一對回轉齒輪，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。
KCB不銹鋼齒輪油泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。

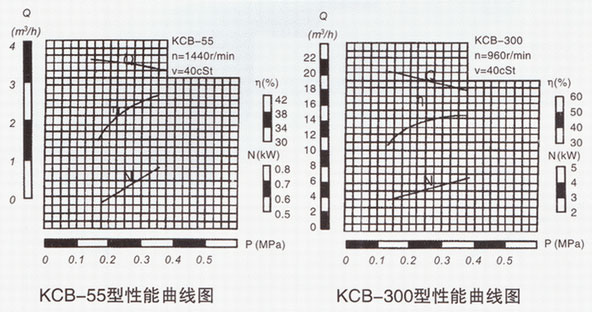

KCB不銹鋼齒輪泵性能參數表

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽蝕余量 r m	效率 η %	電機
	m3/h	L/min					功率KW	型號
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
KCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
KCB-1600	95	1600	980				45	Y280S-6
KCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
KCB-2500	150	2500	985				75	Y315S-6
KCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
KCB-3800	230	3800	989				110	Y315L1-6
KCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
KCB-5400	325	5400	989				160	Y355M1-6
KCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
KCB-7600	460	7600	989				200	Y355M3-6
KCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
KCB-9600	570	9600	989				250	Y355L2-6

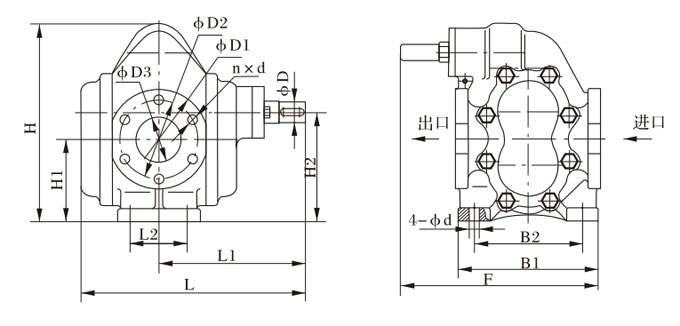

KCB200-960型齒輪泵外型、安裝尺寸

KCB200-960型齒輪泵外型、安裝尺寸

型號	L	L1	L2	B1	B2	H	H1	H2	F	φD1	φD2	φD3	n×d	φD	4-φd
KCB-200	290	200	66	214	160	263.5	118	152.5	300	140	110	50	4-M12	28	13
KCB-300	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-483.3	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-633	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18
KCB-960	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18

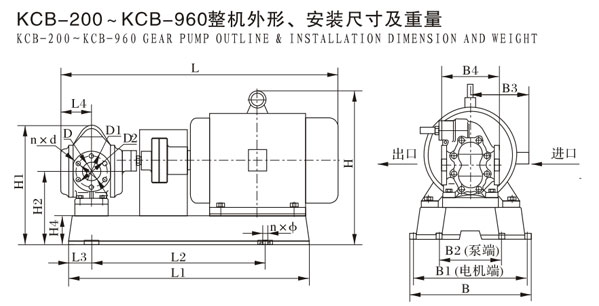

KCB-200--KCB-960整機外形，安裝尺寸及重量

型號	L	L1	L2	L3	L4	n×φ	H	H1	H2	H3	H4	B	B1	B2	B3	B4	D	D1	D2	n×d	重量 Weight(kg)
KCB-200	709	577	419	58	90	4×φ16	355	314	168	202	50	326	290	240	190	214	φ50	φ110	φ140	4×M12	135
KCB-300	883	715	502	80	124	4×φ22	423	378	198	240	70	390	340	280	210	228	φ70	φ123	φ155	6×M14	173
KCB-483.3	972	795	565	890	124	4×φ22	465	378	198	240	70	450	400	290	255	228	φ70	φ123	φ155	6×M14	213
KCB-633	1074	901	629	100	145	4×φ22	500	455	258	275	70	450	400	285	255	280	φ100	φ158	φ190	8×M14	274.5
KCB-960	1099	900	635	100	145	4×φ22	525	455	283	275	70	470	420	285	285	280	φ100	φ158	φ190	8×M14	304.5
